D16/D28定位平尺

當前位置：首頁>產品中心>多功能3D焊接工裝夾具>D16/D28定位平尺

D16/D28定位角尺訂購熱線0317-8339996.我公司是_生產定位平尺,三維工裝定位平尺,定位平尺夾具的老牌企業."誠信.雙贏互利._質量"是我公司的服務宗旨.鳳遠機械竭誠為各新老用戶服務.歡迎選購！

產地：河北省>泊頭市

供應商：泊頭市鳳遠機械鑄業有限公司

線上咨詢：594457355

D16/D28定位平尺詳細內容介紹

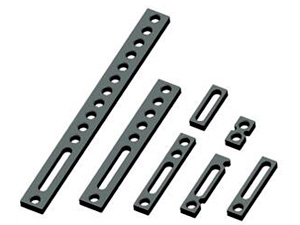

【鳳遠機械 D16/D28定位平尺】： 定位平尺是為了_工件在加工過程中達到_尺寸精度要求，而將工件準確定位的元件。定位平尺有兩個工作面，其作用有：

1、夾具臺面和所有附件上任意調整和準確定位，調節量為25mm的整數倍

2、可以用于45°、90°、135°、180°的定位和夾緊

3、可以用于安裝帶肘節固定盤的快速夾具

4、D28系列：模塊上每間隔50mm均有標準Φ28孔或長腰型孔，可以實現工件快速定位和夾緊

5、D16系列：模塊上每間隔25mm均有標準Φ16孔或長腰型孔，可以實現工件快速定位和夾緊。

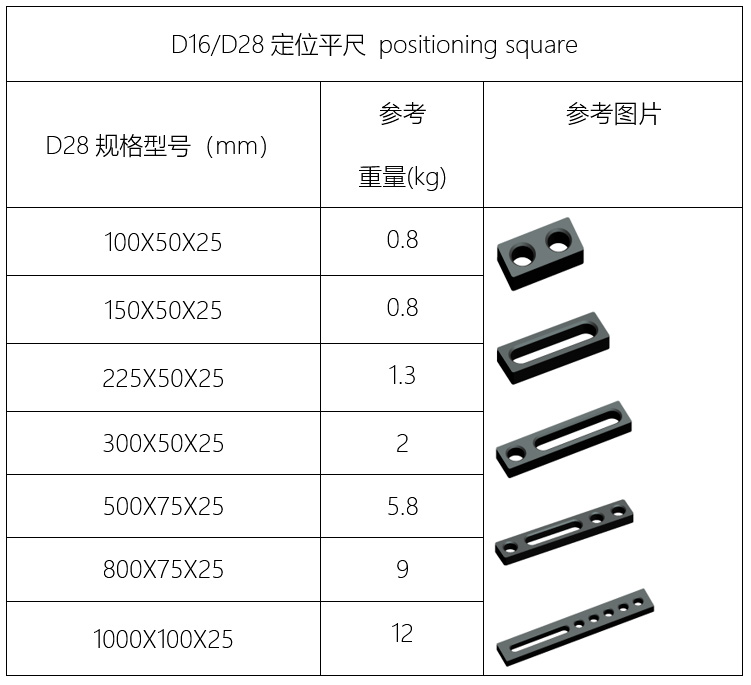

【D16/D28定位平尺的規格型號】：

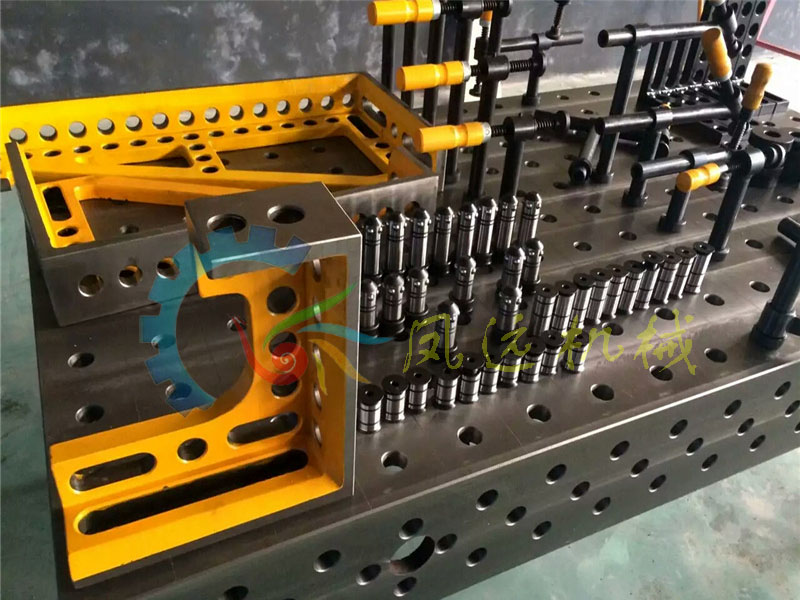

【鳳遠機械三維柔性工裝夾具種類】：

1、支承件：包括 U 型方箱、 L 型方箱、支承角鐵、角型連接塊、角度器、框式支撐座等 ; 用于高度定位或平臺拓展及其它附件的定位或壓緊，是為了_工件在加工過程中達到高度要求 , 而將支撐件定位在平臺上的元件如墊片、墊板、支承板、支承塊和伸長板等，主要用作不同高度的支承。

2、定位件：包括定位角尺、定位平尺、平面角尺、 V 型定位件、異心圓停擋 , 用于準確調整定位位置或高度，是為了_工件在加工過程中達到尺寸精度要求，而將工件準確定位的元件 ; 用于確定元件與元件、元件與工件之間的相對位置。

3、調整件：包括：調高器調整墊片 ; 用途：是用于元件與工件之間的位差間隙調整的元件 .

4、壓緊件：包括： 90° 螺旋壓緊器、水平螺旋壓緊器、 45° 螺旋壓緊器、垂直壓式快速夾具、水平推式快速夾具 ; 用途：是為了_工件在加工過程中不被位移，而將工件壓緊在平臺或基礎元件上的元件 .

5、鎖緊件：包括：快速鎖緊銷、沉頭快速鎖緊銷、沉頭鎖緊銷、手柄快速鎖緊銷、定位銷、連接鎖磁性銷、內六角鎖緊銷、外六角鎖緊銷、磁性銷 ; 用途：是為了_元件與元件之間的定位鎖緊用的元件

6、合件：包括： 90 度夾緊轉角套、 45 度夾緊轉角套、平行夾緊轉角套、垂直夾緊轉角套、標準型支撐腿、帶剎萬向輪型支撐腿、可固定型支撐腿、框架結構型支撐座、液壓升降型支撐座、支撐軌道 ; 用途：是作用于元件與其他件之間連接或支撐作用的元件 .

7、其他件：包括：止動環、接地器、螺旋夾緊、夾管、起吊環、十字槽壓墊、兩點夾緊橋、三點夾緊橋、多用途支撐模板、平臺防護板、工具推車 ; 用途：是作用于工裝元件組裝的配套附屬元件 .

8、組裝工具：包括內六角扳手、油石、磁力鉗等裝配工具.
